Mit der Makroschnecke fotografieren

Pentax Helicoid

Index

-Mit der Makroschnecke fotografieren (Pentax Helicoid) - Makroschnecke - Helicoid Extension - Umbau eines Macro Tele-Converters

Juni 2015 © Thomas Gade

Zwischenringe und Balgengeräte sind bekannte Hilfsmittel in der Makrofotografie. Sie verlängern den Abstand zwischen der Optik und der Kamera, sodass man kürzere Aufnahmedistanzen erreichen kann. Eine interessante Alternative sind Zwischenringe, deren Länge man stufenlos ändern kann. Makroschnecken oder Helicoid Extension Tubes sind durch einen Drehring variabel einstellbar. Sie entsprechen der Scharfstellmechanik in herkömmlichen Objektiven.

Dadurch kann man mit ihnen Objektive verwenden, die keinen eigenen Scharfstellmechanismus haben. Dazu zählen hochwertige Vergrößerungsobjektive aus dem Fotolabor. Sie sind für kleine Abbildungsmaßstäbe gerechnet worden und bilden nahezu verzeichnungsfrei ab.

Solche Objektive mit Brennweiten zwischen 28-105 mm gibt es mit M39 Anschlussgewinde. Für nahezu alle Kameraanschlüsse gibt es billige Adapter auf M39, sodass man leicht eine solide Verbindung zwischen einem Vergrößerungsobjektiv und einem Balgengerät oder einer Makroschnecke realisiert.

Rodenstock Rodagon und Schneider Kreuznach Componon Objektive gehören zu den besten für Makroaufnahmen und zum Abfotografieren von Filmen, Fotos und Dokumenten. Man kann exzellente Makroaufnahmen aller Art mit ihnen machen. Durch die Makroschnecke ist leicht, den gewünschten Abbildungsmaßstab einzustellen.

Beim Arbeiten mit einer Helicoid Schnecke braucht man Objektive mit manuell verstellbaren Blenden. Dies ist bei vielen modernen Objektiven nicht mehr möglich. Deswegen sind hochwertige Vergrößerungsobjektive nicht nur wegen ihrer hohen Abbildungsqualität sehr gefragt.

Pentax Helicoid Extension

Die folgende Fotoserie zeigt eine DSLR und eine Helicoid-Schnecke vom Pentax. Wir sehen, wie das Rodenstockobjektiv mithilfe eines Adapter an die Makroschnecke angeschlossen wird und diese widerum an die Kamera.


Rodenstock Rodagon 75mm, PK/39mm Adapter, Pentax Helicoid, Pentax K-r

Technische Daten
Marke	Pentax
Typ	Helicoid Extension Tube B
Länge	24-46mm
Verstellweg	22mm
Anschluss	Pentax K
Gewicht	116 gr
Second Hand Preis	60 - 80 €

Rodenstock Rodagon 75mm, PK/39mm Adapter am Pentax Helicoid, Pentax K-r

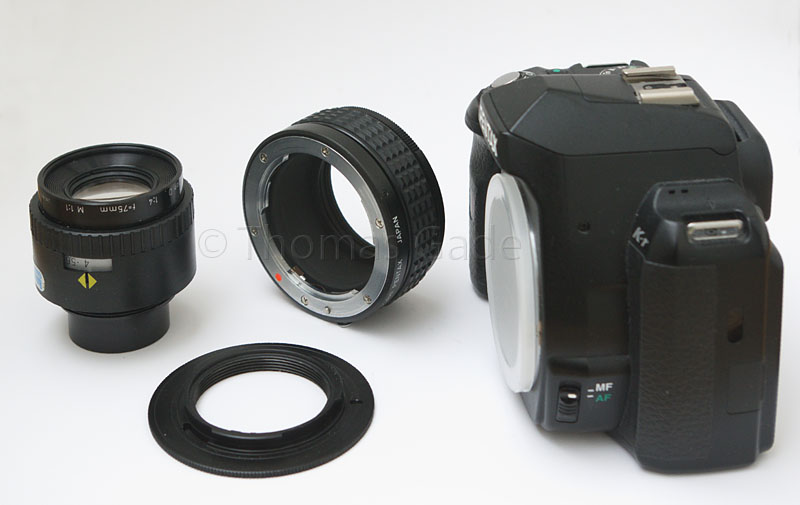

Rodenstock Rodagon 75mm, Pentax K-r. Der Pentax Helicoid hat kameraseitig einen PK Anschluss.


Das Rodenstock Rodagon 75mm kann man an den Adapter am Pentax Helicoid schrauben.

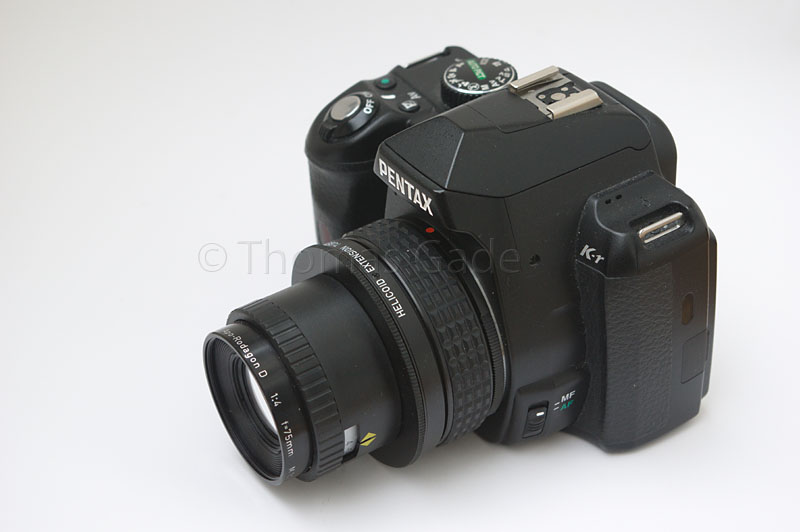

Das Rodenstock Rodagon 75mm mit Pentax Helicoid an der Pentax K-r.


Das Rodenstock Rodagon 75mm mit Pentax Helicoid an der Pentax K-r. Der Helicoid ist voll ausgefahren.

Mit dieser Zusammenstellung kann man unter anderem hervorragend Kleinbildfilme (Negative/Dias) formatfüllend abfotografieren. Dazu bräuchte man eine kleine Leuchtplatte und Filmhalter sowie eine kleine Reprossäule.

Der Hecoid von Pentax ist stabil, führt das Objektiv gerade vor und zurück und hat genügend Widerstand, um nach dem Einstellen der Länge die Blende am Objektiv zu wählen, ohne die Schnecke zu drehen.


---
