Falscher Anschluss - Was nun?
Objektivseitig gibt es für nahezu alle Bajonette Adapter zum M39 oder M42 Gewinde, die an das Vergrößerungsobjektive (ev. mit einem weiteren Adapter) geschraubt werden können.Kameraseitig ist das nicht immer so einfach. Eventuell kann man das ursprüngliche Bajonett entfernen und durch einen M42 Anschluss ersetzen. Daran lassen sich für fast alle Systemkameras mithilfe preisgünstiger Adapter montieren.
Interessant sind alte Balgengeräte mit einem Exakta-Anschluss. Er läßt sich leicht abschrauben, wobei man aufpassen muss, dass eine kleine Stahlkugel nicht herunterfällt und abhanden kommt. Das Exakta Bajonett wird aus der Halterung gedrückt. Von einem einfachen M42-Zwischenring wird ein Stück abgesägt, welches aus dem M42 Gewinde und einem ca. 4 mm breiten Rand besteht. Steckt man dieses Teil in die Halterung des Kameraanschlusses, ragt ein M42 Gewinde weit genug heraus, um einen beliebigen M42-Adapter für Nikon, Canon, Pentax, ... etc. anzuschließen. Mit etwas handwerklichem Geschick, ist diese Aufgabe in einer Stunde ordentlich lösbar. Inwieweit dies bei Balgen mit anderen Anschlüssen möglich ist, muss jeweils geprüft werden.

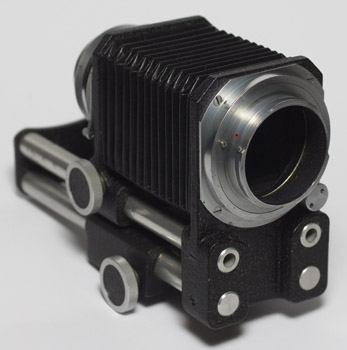

Ursprünglich befand sich ein Exakta Anschluss am kameraseitigen Ende. Er wurde durch ein Pentax PK ersetzt.
Fünf Schrauben werden entfernt, um den Halter des Kameraanschlusses zu demontieren. Achtung! Beim Abnehmen fällt eine kleine Stahlkugel, die rechts unten in dem runden kleinen Zylinder steckt, heraus.
Danach wird das Exakta-Bajonet herausgedrückt und stattdessen ein gekürzter M42 Zwischenring eingesetzt. Um das M42 Gewinde in die richtige Position zu bringen, damit nach dem Ansetzen des Adapters die Kamera richtig am Balgen sitzt, werden die fünf Schrauben zur Befestigung des Halters etwas gelockert, damit es gedreht werden kann. Die kleine Stahlkugel übt einen Druck auf den Rand des M42 Gewindes aus. Nach dem erneuten Anziehen der fünf Schrauben, bleibt der M42 Anschluss in seiner Position.
Das Ergebnis: Die richtige Kamera am Balgen. Hier wurde eine Pentax K-r angeschlossen.
-------------------------------------------
Einfache Anpassung mit T2 Adapter
Alternativer Vorschlag von Walter Linz vom 2. 4. 2015Ich besitze selbst mehrere alte Novoflex & Ihaagee Balgengeräte und stand auch vor dem Problem, sie an meine Canon Kameras anzupassen. Es gibt eine sehr elegante Möglichkeit, Exakta-Anschlüsse ohne Sägen und Ausbau etc. direkt an fast jedes andere Bajonett anzupassen.
Man benötigt dazu einen billigen T2 Adapter (Er kostet bei Amazon 8 Euro) mit Innenring für das entsprechende Bajonett und einen kleinen Uhrmacher-Schraubenzieher. Man lockert die im äußeren Ring befindlichen 3 Madenschrauben, bis der Ring herausfällt, schiebt den Außenring über das Exakta-Bajonett und dreht die Madenschrauben wieder fest, wobei man den Adapter auch optimal zentrieren kann.
Das war es dann schon, habe ich bis jetzt schon mit EOS, Nikon und M42 Adaptern gemacht. Meines Wissens geht es auch mit Pentax PK, Sony Alpha, Minolta AF/MD & Olympus 4/3 T2-Adaptern.
